주입식 케미칼앙카는 카트리지 TYPE으로 유리관 CAPSULE TYPE의 시공상의 어려운점을 개선하여 BOLT 및 철근등을 회전시킬 필요없이 보다 신속.간편하게 SETING 시킬 수 있는 제품으로 콘크리트 표면에 접착력이 좋아 고하중을 유지하며 화학적으로 안정하여 콘크리트 성분인 알칼리에 대한 내성이 탁월하다.

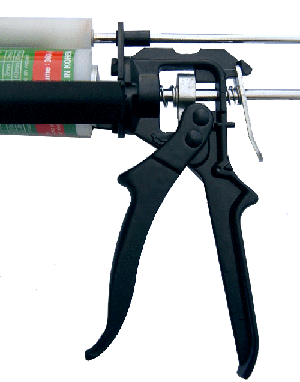

●2액형으로된 카트리지를 앙카건에 정착한다.
●건을 쏘게 되면 스크류가 회전하면서 자동 배합해준다.
[ 철근 ]
철근
시공제원
D10
D13
D16
D19
D22
D25
구멍직경 : D 드릴빗트 직경
13-14
16-18
19-22
23-25
28-30
32-35
최소삽입깊이
130이상
150이상
180이상
220이상
250이상
300이상
[인발강도는 다음과 같이 깊이에 따라 차이가 있습니다. 삽입깊이에 따른 인발력: 콘크리트압축 강도 210㎏/㎠]
철
근
삽입깊이(mm)
인발력(tonf)
D10
130 150
2.5 3.5
D13
150 180
4 5.5
D16
180 220
5.7 8.2
D19
220 260
8.8 11.7
D22
260 300
11.9 15.8
D25
300 350
15.5 20.5
[ 볼트 ]
볼트
시공제원
M10
M12
M16
M20
M24
구멍직경:
D
12
14
18
25
28
최소
삽입깊이
90
110
130
180
210
[ 인발력(Z) ]
모 재
M10
M12
M16
M20
콘크리트,
210㎏f/㎠
1.5
3.2
4.7
6.5
조적벽돌,
80㎏f/㎠
0.6-0.7
0.8-1.0
1.1-1.3
1.5-1.8
허용안전 하중은 위의 인발력을 적당한 안전계수(보통3)으로 나눈 값을 적용한다.
[ 전단강도(Q) ]
콘크리트의 압축강도
M8
M10
M12
M16
M20
M24
M30
βW=250㎏/㎠
1.2
1.6
2.6
4.7
7.3
10.4
16.7
[ 허공(중공)벽돌 ]
철근 및 볼트
시공제원
M8
M10
M12
구멍직경: D 철망외경
16
16
16
철망길이
90
90
90
[ 인발력 ]
허공에 앙카링된 볼트의 인발력은 모체의 파열로 강도가 80㎏/㎠인 벽돌인 경우 약 600㎏에서 대부분 파열된다.
[ 온도에 따른 경화 시간 ]
온 도
시 간
5℃
30분
20℃
15분
30℃
10분
※ 경화시간은 사용자의 요구에 따라 조절 가능합니다.
ㆍ케미칼 앙카 주입식 카트리지
ㆍ콘크리트나 조적등의 구멍은 압축공기 등으로 완전히 가루와 먼지를 제거해야 한다.
